防盗门热转印木纹罩光漆改粉的方案探究

目前市面上的防盗门表面多为木纹纹理为主，其具有环保、经济、高效、性能卓越的特点，优点明显。木纹转印以其独特的装饰效果和靓丽的外观，特别是仿真原木视觉效果深受人们的钟爱。然而由于木纹转印底粉流平效果不理想、光泽不符合要求以及固化交联不完全，木纹纸转印后多有胶水印和残留纸毛等原因。通常在转印后多用砂纸打磨，并用透明油漆罩光处理，以达到流平、光泽符合要求，木纹纹理更清晰，门面效果更柔和。近年来，随着国家对环境保护的重视，环保条件越来越苛刻，油性涂料由于刺激性气味大、VOC排放高的原因，越来越受到限制。因此在防盗门热转印木纹罩光漆改粉成为必然。

1、解决方案
根据前言中所述罩光漆的目的，结合实际情况，可以考虑的解决方案有：
1、提高底粉的流平性和固化交联密度使其转印时，不残留胶水印、不粘附“纸毛”，使其表面效果一次性符合客户要求。
2、底粉转印用砂纸打磨后用符合光泽要求的透明粉替代油性透明漆罩光。
3、底粉转印用砂纸打磨后用符合光泽要求的水性透明漆替代油性透明漆罩光。
目前水性工业漆技术、工艺尚不成熟，还不能广泛用于防盗门罩光，门业厂家也基本不考虑该方案。因此，本文拟就方案1和方案2展开探究：

探究：方案1：（以户外产品为例）选择适合的端羧基聚酯树脂或端羟基聚酯树脂，添加适量的促进固化助剂，来保证转印底粉的交联密度。

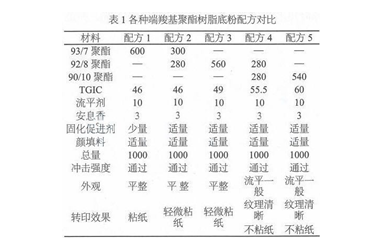

由上述实验可以看出：流平好的底粉，相对的胶化时间长，底粉易粘纸；而不粘纸的底粉胶化时间短，但流平一般。
所以本方案端羧基聚酯作转印底粉由于表面效果不能达到门面要求，通常不能作成成熟产品使用，需打磨、罩光处理效果更好。

端羟基聚酯树脂生产的底粉流平性好，撕纸也好、纹理清晰，但由于成本相对较高，特别是低光产品成本更高，限制了大范围推广使用。
通过以上方案可以看出，单独使用底粉转印而成的门面存在流平欠佳或成本过高的问题，短时间内难以推广，故而可考虑底粉转印，透光粉罩光的方案。所以方案2成为解决的重点。

方案2：以高流平户内或户外底粉转印打磨后罩透明粉的工艺。由于有打磨过程故对底粉的流平性和转印粘纸现象等要求相对低，其罩透明粉后的流平性和木纹清晰度等表面效果优大于前述工艺。

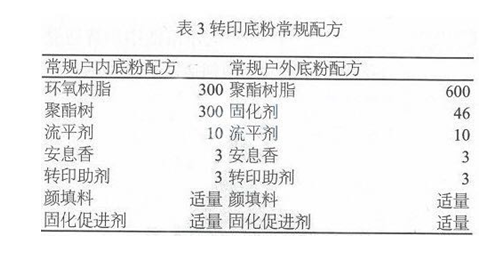

将上述底粉喷涂后转印---撕纸---打磨待用。
作为罩光透明粉应具备的的条件：①透明度高；②流平性好；③光泽符合要求；④固化条件符合转印木纹油墨的要求。

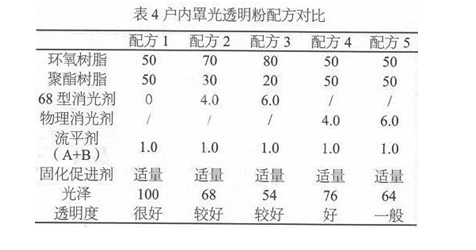

上述配方中流平剂可选用2种的混合，以兼顾罩光透明粉和底粉间的层间附着力和透明度，消光性可选用68型化学消光剂或物理型消光剂，经过试验，68型化学消光剂较物理消光剂透明度更佳，消光剂的用量根据光泽选择。

上述配方中流平剂可选用2种的混合，以兼顾罩光透明粉和底粉间的层间附着力和透明度，消光性可选用丙烯酸类代替消光剂或物理型消光剂，经过试验，丙烯酸类消光剂较物理消光剂透明度更佳，消光剂的用量根据光泽选择。
但目前的材料不能生产光泽低于50％的透明粉或光泽低于50％时，透明度不甚理想。
由于环保要求的提高，用透明粉罩光代替油性透明涂料成为必然，然而由于目前材料的局限性，尚不能生产同时兼顾更低光泽、更高透明度、更低固化温度的透明粉。希望广大同行们更有针对性的研究，有利于该行业的发展。
